導軌式三相四線電子式有功電能表怎樣接線

發表時間:2020-09-06 14:18:04 | 點擊:22196次


導軌式電表可分為單相導軌式電表和三相三相導軌式電表,單相一般家用,三相一般在工廠或負載比較大的環境中用。一般的單相電表有6個孔,其中兩個小孔用于通訊,三相表孔數更多。在低電壓、小電流(100安以下)的情況下,電能表可直接接入電路進行測量。在高電壓或大電流的情況下,電能表不能直接接入線路,需配合電壓互感器或電流互感器使用。

一、電表正確接法及電表接線圖

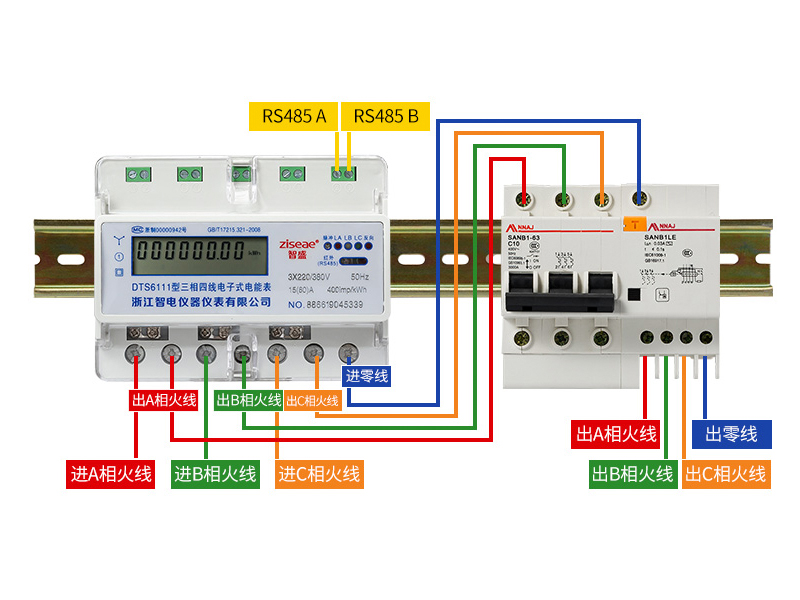

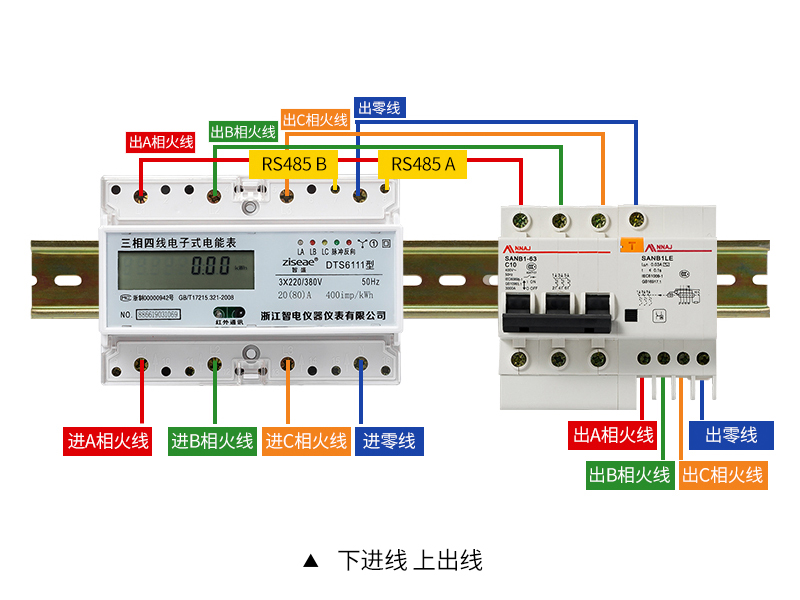

1、導軌式三相四線電表直接接入式接線圖

三相四線電表直接接入式接線圖如上圖所示。

導軌式三相四線制是指有A、B、C、N,其中,N線是中線,也叫零線。N線是為了從380V相間電壓中獲得220V線間電壓而設的,有的場合也可以用來進行零序電流檢測,以便進行三相供電平衡的監控。

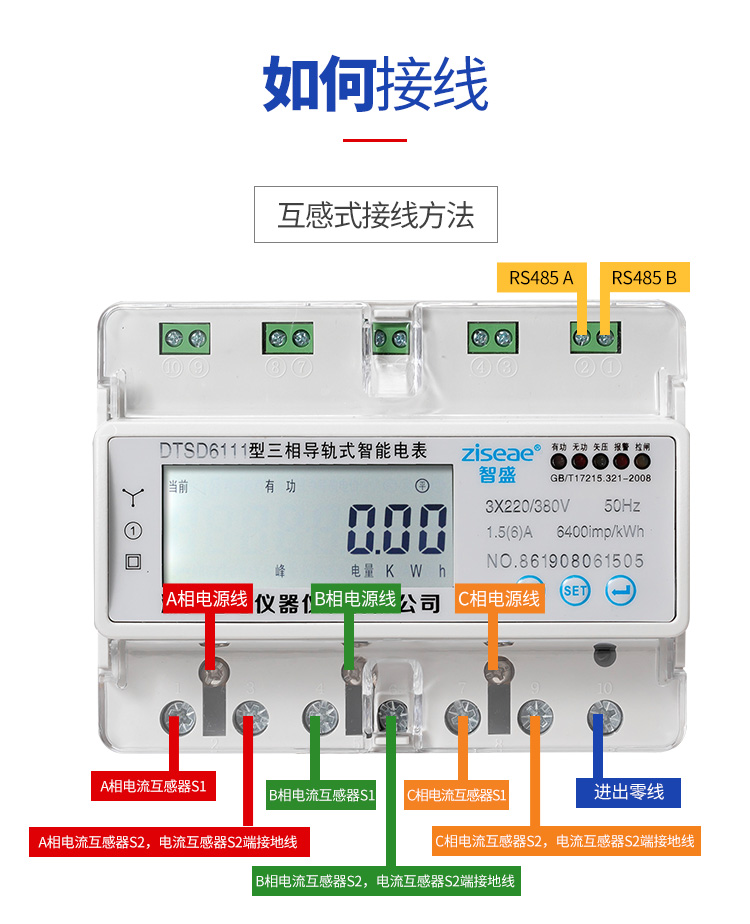

2、導軌式三相四線電表經電流互感器接線圖


三相四線電表經電流互感器接線圖如上圖所示。


二、電表的接法錯誤會導致哪些后果?

電能表錯接線的主要表現為:電能表反轉、不轉、轉速變慢等情況,導致電表誤接線的原因是多方面的,具體如下:

1、電流互感器極性接反

三相表的電流互感器極性接反,會造成計量電表反向轉動,電度計量不是累加,而是相減。

2、三相表相位接錯

三相表相位接錯會造成逆相序,對計量影響不大,但會導致電表報警。
