三相預付費電能表用很廣泛，這個知識點大家一定要掌握。主要說兩種，一種是直接式一種是帶電流互感器的。這2種接線從測量原理和構成角度來說，沒什么差別。只不過直接式的三相預付費電表額定電流是根據負載的電流來選的，一般不超100A。而互感器式預付費電表的額定電流是根據互感器的二次電流來選的（電流互感器是xxx/5的，電表額定電流選5A的就可以），而一次的額定電流是根據負載的電流來選。說白了，電流互感器就是個變壓器，在預付費電能表測量時，直接測量高壓大電流不太現實，所以通過互感器這個變換裝置，把大電流變換為電表可承受的小電流，所以計算預付費電表度數的時候，需要乘上對應的倍率。

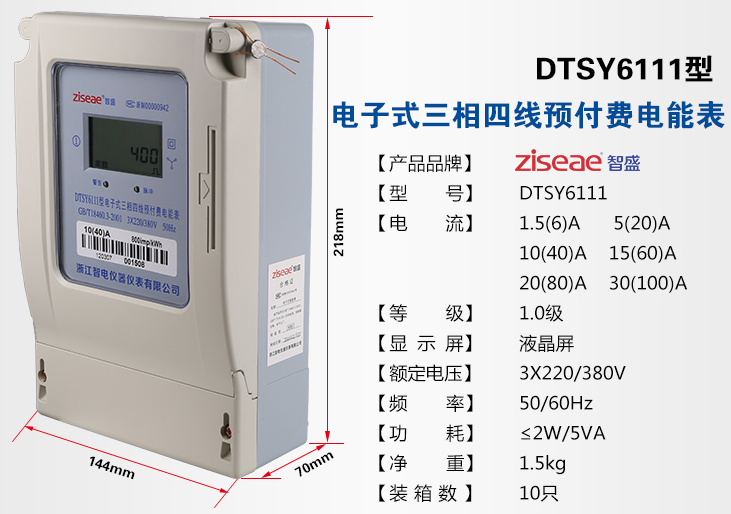

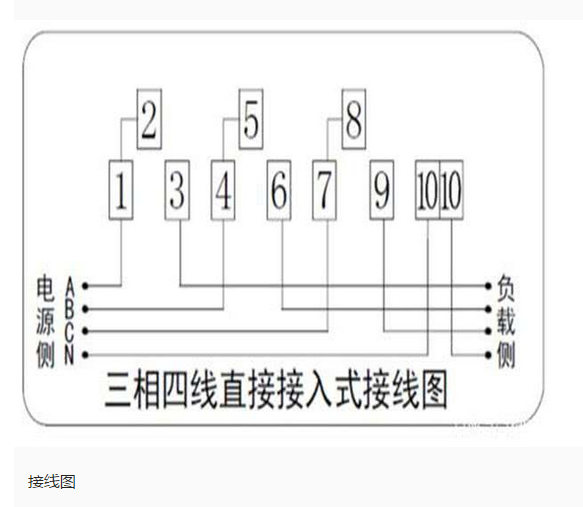

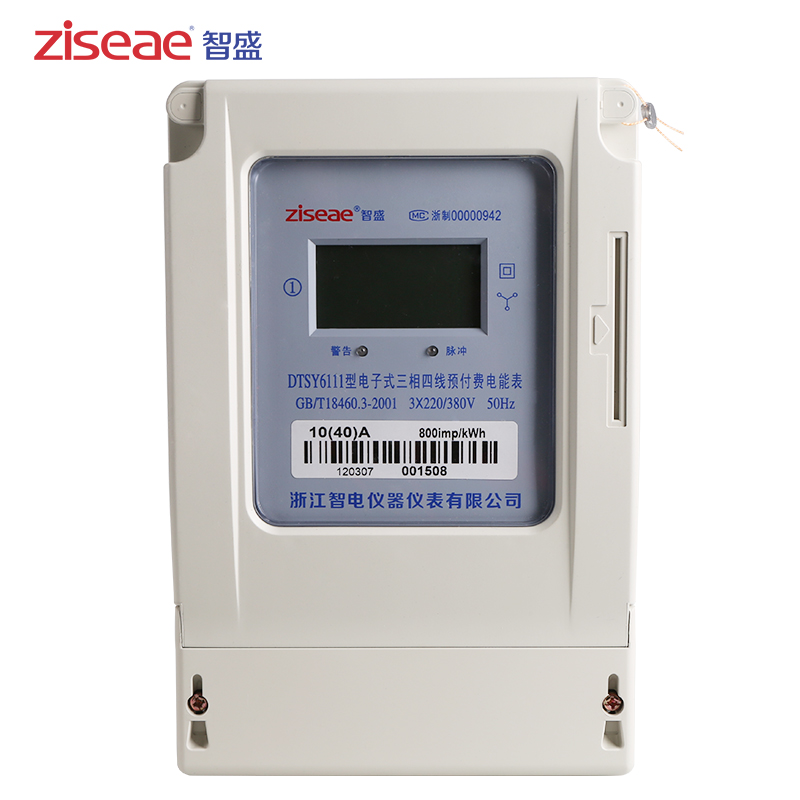

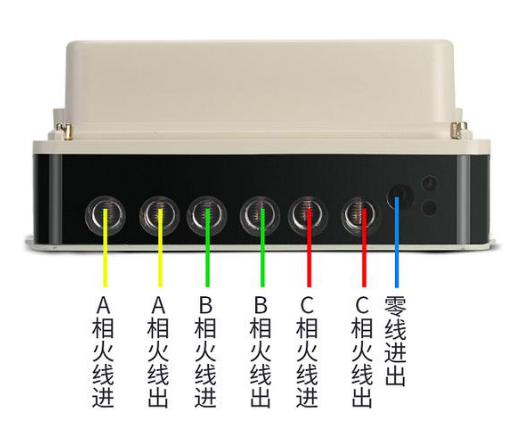

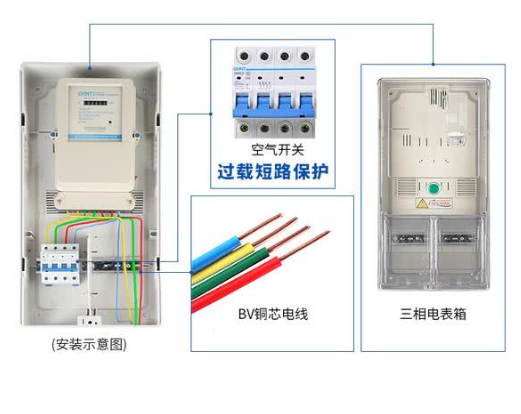

三相預付費電表直接式的接線比較簡單，編號從1到10，有的朋友只看到底部的7個接線柱，其實還有2、5、8三個接線柱，只不過這三個接線柱和147用連接片短接了，所以不需要再接線。這種直接式的三相四線電表的接線順序是：147接三相電源的進線，369接出線，最后的10接進出的零線。
三相四線的電路里，由于用電情況的不確定性，所以線路電壓不會相等，就會造成電壓線圈的中性點偏移，如果不接零線，電表的讀數會產生誤差，所以最后的10接線柱必須接零線。
互感器式預付費電度表
負載的電流比較大時，我們需要增加電流互感器，把大電流變?yōu)樾‰娏鳎偻ㄟ^電表來計量。
實物接線

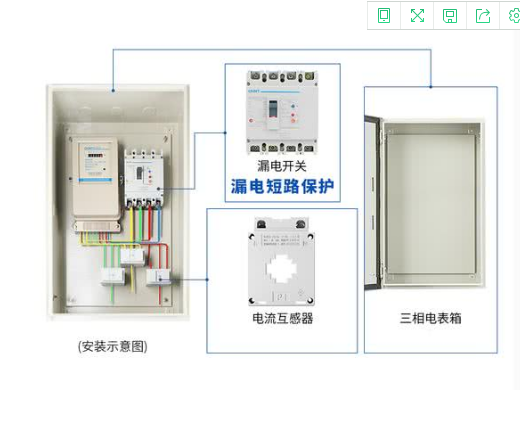

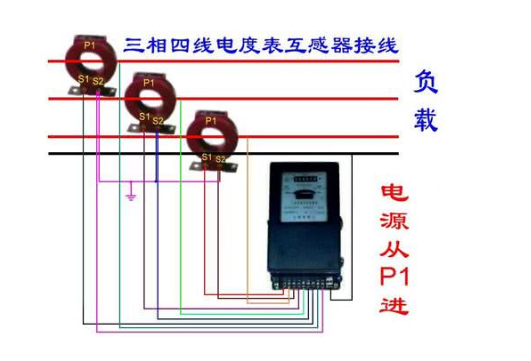

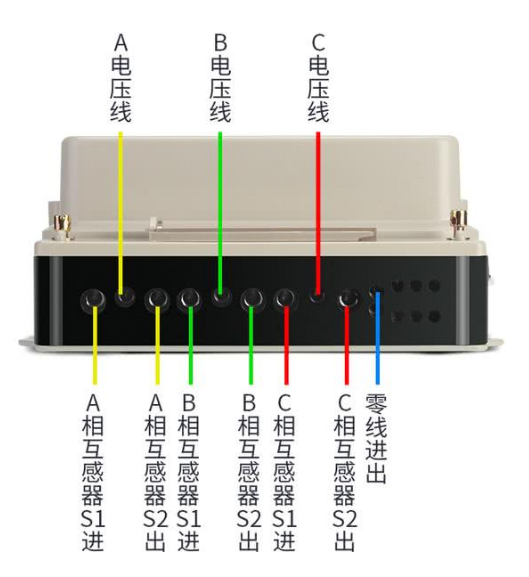

注意147和258之間沒有連接片，147分別接三個互感器的S1端，369接互感器的S2端，ABC三條火線從互感器的P1面穿過，三個互感器的S2連一起接地。
